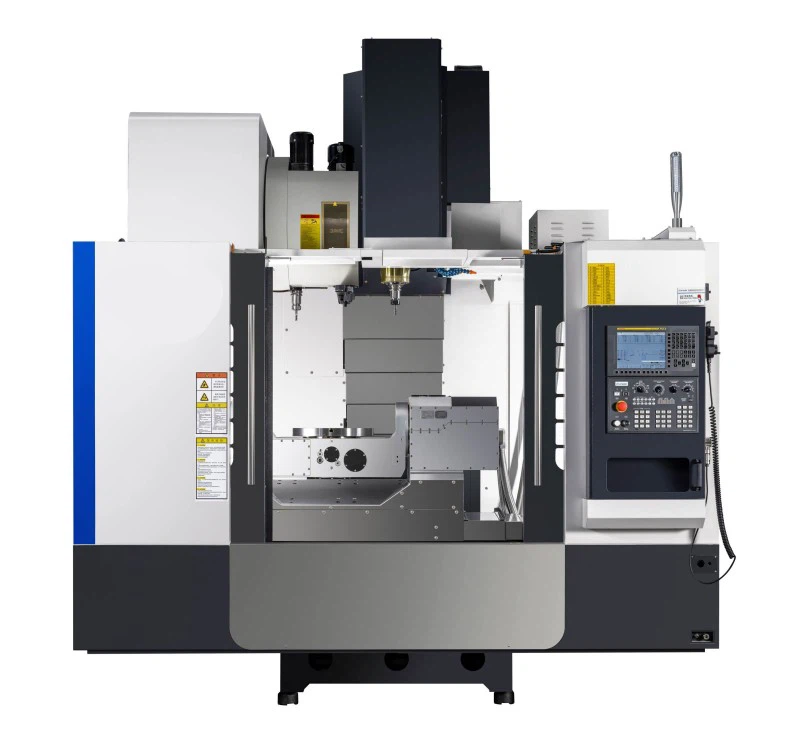

Tai mūsų CNC vertikalių frezavimo staklių centras EM serija, kuri yra mūsų pristatyta naujos kartos CNC staklės. Jis yra tvirtas ir turi visiškai uždarą apsaugą. Naudojamas dėžės tipo dalių ir įvairių sudėtingų 2D ir 3D formų apdirbimui.
Techniniai parametrai
| Prekė | Vertikalus apdirbimo centras EM855Z | Specifikacijos |
| Kelionės | Horizontali X ašis | 800 mm |
| Išilginė Y ašis | 550 mm | |
| Vertikali Z ašis | 550 mm | |
| Atstumas nuo veleno galo iki darbo stalo | 105-655mm | |
| Atstumas nuo veleno centro iki kolonos bėgio paviršiaus | 600 mm | |
| Darbo stalas | Darbo stalo dydis | 1000*550mm |
| T formos lizdo kiekis / dydis / tarpai | 5*18*90 | |
| Maksimali pakrovimo galia | 500 kg | |
| Verpstė | Veleno greitis | 50-8000rpm |
| Vairavimo režimas | Sinchroninė diržinė pavara | |
| Veleno variklio sukimo momentas (vardinis / maksimalus) | 52,5/118 Nm | |
| Pagrindinė variklio galia | 11/15kw | |
| Servo ašis | X/Y/Z greitosios eigos greitis | 42/42/42 m/min |
| Pjovimo padavimo greitis | 1-10000mm/min | |
| Įrankių žurnalas | Įrankio žurnalo tipas | ATC įrankių dėtuvė su 24 įrankiais |
| Kotelio specifikacija | BT-40 | |
| Pagrindinis tikslumas | Padėties nustatymo tikslumas | 0.008 mm |
| Pakartojamumas | 0.004 mm | |
| Kiti | Mašinos pėdsakas ir aukštis | 2600*2310*3000mm |
| Mašinos svoris (apx.) | 5000 kg | |
| CNC sistema | FANUC 0iMF PLUS |
Mechaninė konstrukcija
Pagrindinis velenas: movos tipo pagrindinis velenas, surinkimo korpusas su P4 klasės tankiais guoliais
Ritininis kreipiamasis bėgis: + ritininis kreipiamasis bėgis su maža elastine deformacija veikiant įtempiams + volelis, sumontuotas slydimo įrenginyje, užtikrinantis didelį standumą ir atitinkantis didelio tikslumo bei didelės apkrovos reikalavimus.
Rutulinis varžtas: importuotas C3 šlifavimo klasės varžtas.
CNC vertikalių frezavimo staklių centras EM serija yra plačiai naudojama dalių ir formų apdirbimui tokiose pramonės šakose kaip automobilių pramonė, pelėsiai, aviacija ir karinė pramonė. Taip pat galime pridėti besisukančių koordinačių ašių pagal kliento poreikius, kad galėtume apdoroti kelių kampų dalis, cilindrines pavaras, skirstomuosius velenus ir kitų tipų dalis.
Besisukantis valdymo skydelis gali pasisukti 0-60 laipsniais, o tai pagerina veikimo patogumą ir matomumą.
Didelio greičio ATC
ATC varomas kumšteliniu varikliu ir darbo metu iš anksto pasiekia kito įrankio padėtį, pasiruošdamas vykdyti įrankio keitimo instrukcijas ir sumažindamas nepjovimo laiką; Įrankio talpa yra 24 įrankiai {arba 30 įrankių (pasirinktinai)}, todėl galima naudoti įvairesnius Mac kompiuterius.
Tikslios rankovės tipo velenas yra sumontuotas su pažangiais tiksliaisiais P4 guoliais, o keturios veleno angos kūgio skylės sienelės yra storos ir tvirtos, todėl gali sumažinti vibraciją esant įvairiam pjovimo greičiui ir efektyviai pagerinti pjovimo greitį.
